كيف يتم استخدام الكابلات غير المغلفة القياسية أحادية النواة في الاتحاد الأوروبي في الأنظمة الكهربائية الحديثة؟

غالبًا ما تتطلب الأسلاك الكهربائية داخل خزائن التحكم ولوحات التوزيع والآلات وأنظمة البناء كابلات يمكن توجيهها بكفاءة عبر مساحات محدودة مع الحفاظ على العزل الكهربائي والتوصيل المستقر. على عكس الكابلات ذات الغلاف الخارجي الإضافي، تم تصميم الكابلات أحادية النواة غير المغلفة ببنية أكثر إحكاما، مما يجعلها مناسبة للعديد من تطبيقات الأسلاك الثابتة والاتصال الداخلي.

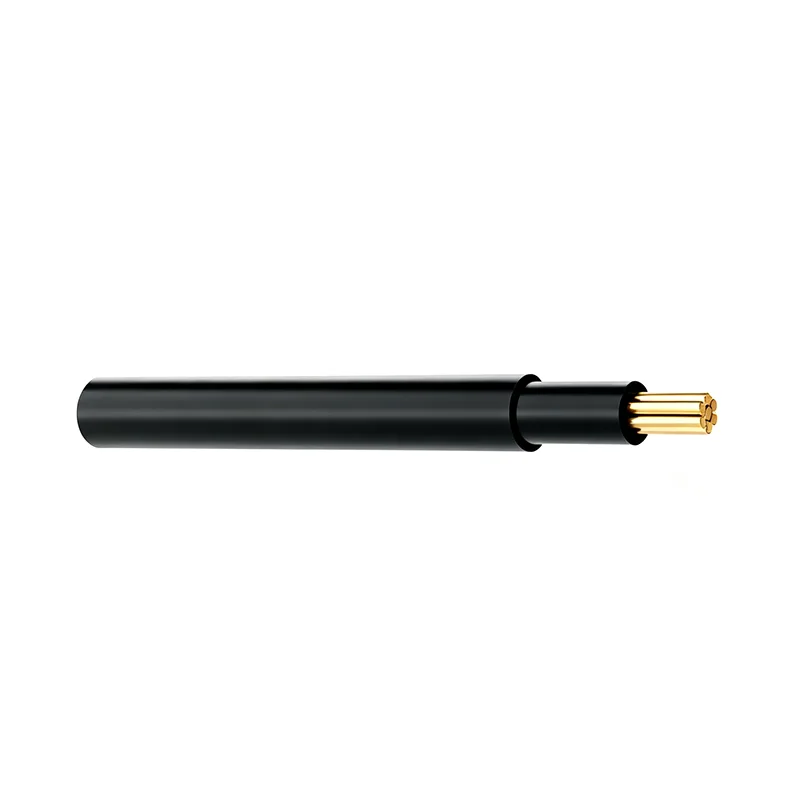

الالكابلات غير المغلفة القياسية أحادية النواة في الاتحاد الأوروبيالمقدمة منلينشينغتم تصميمها للتطبيقات الكهربائية ذات الجهد المنخفض ذات المعايير الأوروبية. تستخدم مجموعة المنتجات موصلات نحاسية خالية من الأكسجين، وتدعم تكوينات الموصلات الصلبة والمجدولة، وهي متوفرة بمواد عزل PVC أو مخصصة. تغطي مواصفات المنتج الحالية نطاق جهد مقدر 450/750 فولت ومقاطع عرضية للموصل من 1.5 مم² إلى 25 مم².

لماذا تعتبر الكابلات أحادية النواة مفيدة للأسلاك الداخلية؟

التوجيه الفعال في المساحات المحدودة

تحتوي الخزانات الكهربائية ومعدات التشغيل الآلي على العديد من المكونات والمحطات الطرفية والمفاتيح والمرحلات وأجهزة التحكم. يجب أن تمر الأسلاك غالبًا عبر قنوات ضيقة وتتبع مسارات محددة بين المكونات.

يعمل البناء أحادي النواة على تسهيل توجيه الأسلاك الفردية وتنظيمها. يمكن للقائمين بالتركيب ترتيب موصلات مختلفة وفقًا لتخطيط الخزانة بدلاً من التعامل مع كابل أكبر متعدد النواة حيث تكون التوصيلات الفردية مطلوبة.

توصيلات كهربائية أكثر وضوحًا

يمكن تحديد الموصلات الفردية وتوجيهها بشكل منفصل، الأمر الذي يمكن أن يبسط عمل التوصيل داخل لوحات التوزيع وخزائن التحكم. يمكن أن يؤدي وضع العلامات المناسبة والتوجيه المنظم أيضًا إلى جعل الفحص والصيانة المستقبلية أكثر كفاءة.

تكوين مرن

قد تتطلب الدوائر المختلفة أحجام موصلات مختلفة. يسمح نطاق الكابل أحادي النواة الذي يغطي عدة مقاطع عرضية لمصممي النظام بتحديد حجم الموصل وفقًا للمتطلبات الحالية وظروف التثبيت واللوائح الكهربائية المعمول بها.

أين يتم تطبيق هذه الكابلات بشكل شائع؟

خزائن التحكم الكهربائية

تحتوي خزائن التحكم على عدد كبير من التوصيلات الكهربائية الداخلية. قد تتطلب دوائر الطاقة ودوائر التحكم وواجهات الإشارة وتوصيلات المكونات أحجامًا مختلفة للموصلات ومسارات التوجيه.

الالكابلات غير المغلفة القياسية أحادية النواة في الاتحاد الأوروبييمكن استخدامه لأسلاك الخزانة الداخلية حيث تسمح طريقة التثبيت المطبقة بهذا النوع من الكابلات. يمكن أن تساعد خصائص التوجيه المرنة الخاصة بها القائمين على التركيب في إنشاء مسارات أسلاك منظمة ضمن مساحة خزانة محدودة.

لوحات التوزيع

تتطلب لوحات التوزيع اتصالات موثوقة بين الطاقة الواردة وأجهزة حماية الدوائر والكتل الطرفية والدوائر الصادرة. يمكن استخدام الموصلات أحادية النواة للتوصيلات الداخلية عندما يتوافق نوع الكابل المحدد وطريقة التثبيت مع متطلبات النظام الكهربائي.

معدات الأتمتة الصناعية

تحتوي الآلات الصناعية عادةً على محركات وأجهزة استشعار ومكونات تحكم ومرحلات وأنظمة PLC وموصلات وأجهزة كهربائية أخرى. يجب أن يستوعب ترتيب الأسلاك التصميم المادي لهذه المكونات مع الحفاظ على التوصيلات الكهربائية الموثوقة.

يمكن تطبيق كابلات LINSHENG على التوصيلات الكهربائية الداخلية في معدات التشغيل الآلي وآلات الإنتاج حيث تكون مواصفات الكابل مناسبة لظروف التشغيل.

بناء الأنظمة الكهربائية

تُستخدم أيضًا الكابلات أحادية النواة ذات المعايير الأوروبية في التركيبات الكهربائية السكنية والتجارية المناسبة، بما في ذلك دوائر الإضاءة، ووصلات التوزيع، والأسلاك الداخلية الثابتة.

يجب دائمًا تحديد التطبيق الفعلي من خلال لوائح التثبيت الوطنية المعمول بها، ونوع الكابل، وحجم الموصل، ومعدل الجهد، وبيئة التثبيت، وطريقة الحماية المطلوبة.

ما هي المعلمات الكهربائية التي يجب على المشترين التحقق منها؟

ينبغي التعامل مع المواصفات المذكورة أعلاه كمعلمات خاصة بالمنتج. بالنسبة لتثبيت معين، يجب على المشترين التأكد من نوع الكابل المطبق، وبنية الموصل، والمواد العازلة، وتصنيف درجة الحرارة، والمتطلبات التنظيمية قبل الطلب.

كيف يؤثر حجم الموصل على اختيار الكابل؟

1.5 ملم² للدوائر الصغيرة

يتمتع خيار 1.5 مم² بأقصى مقاومة للموصل تبلغ 12.1 أوم/كم ويمكن اعتباره مناسبًا لتطبيقات الأسلاك ذات التيار المنخفض حيث تسمح متطلبات التثبيت بحجم الموصل هذا.

2.5 ملم² للتوصيلات الكهربائية العامة

يتمتع الإصدار 2.5 مم² بأقصى مقاومة للموصل تبلغ 7.41 أوم/كم ويُعتبر عادةً لمجموعة واسعة من متطلبات التوصيلات الكهربائية. يعتمد التيار المسموح به فعليًا على طريقة التثبيت ودرجة الحرارة المحيطة والتجميع والعزل والمعايير المعمول بها.

4 مم² إلى 10 مم² للمتطلبات الحالية الأعلى

توفر خيارات 4 مم² و6 مم² و10 مم² مقاطع عرضية أكبر للموصل بشكل تدريجي للتطبيقات التي تتطلب قدرة أكبر على حمل التيار. يجب على المشترين حساب حجم الموصل المطلوب بناءً على الحمل الفعلي وظروف التثبيت بدلاً من الاختيار فقط وفقًا لقوة المعدات الاسمية.

16 مم² و25 مم² للتوصيلات الأكبر حجمًا

يتوفر خيارا 16 مم² و25 مم² للأنظمة الكهربائية التي تتطلب موصلات أكبر. بالنسبة لهذه التطبيقات، يجب مراعاة انخفاض الجهد وطريقة التثبيت ودرجة الحرارة المحيطة وتجميع الموصلات وظروف الدائرة القصيرة أثناء اختيار الكابل.

ما هو الفرق بين الموصلات الصلبة والمجدولة؟

الموصلات الصلبة

يتكون الموصل الصلب من عنصر موصل واحد. يمكن أن يوفر بنية مستقرة نسبيًا للأسلاك الثابتة، ويُنظر إليه عادةً في الأماكن التي لا يتطلب فيها الكابل حركة متكررة.

تعتمد ملاءمة الموصل الصلب على بيئة التثبيت، ومتطلبات الانحناء، وتصميم الطرف، ومعيار الكابل المطبق.

الموصلات الذين تقطعت بهم السبل

يتكون الموصل المجدول من عدة أسلاك أصغر مدمجة في موصل واحد. يوفر هذا البناء عمومًا مرونة أكبر من الموصل الصلب لنفس مساحة المقطع العرضي.

يمكن أن تكون التكوينات المجدولة مفيدة عندما يجب أن تتبع الأسلاك مسارات منحنية أو عندما تجعل مساحة التثبيت المرونة مهمة.

ما الذي يجب مراعاته عند تركيب الكابلات غير المغلفة؟

الحماية من الأضرار الميكانيكية

لا يتمتع الكابل غير المُغلف بنفس الحماية الميكانيكية الإضافية التي يوفرها البناء المُغلف. ولذلك يجب تثبيته فقط في التطبيقات والمواقع التي يُسمح فيها بنوع الكابل المحدد ويتم توفير الحماية الكافية عند الضرورة.

التوجيه الصحيح

يجب أن يتجنب توجيه الكابل الحواف الحادة، والانحناء المفرط، والمكونات المتحركة، ومصادر الحرارة المفرطة، وغيرها من الظروف التي قد تؤدي إلى تلف العزل. داخل الخزانات الكهربائية، يجب ترتيب الموصلات بطريقة تمنع الإجهاد الميكانيكي غير الضروري.

الإنهاء المناسب

يجب أن تكون المحطات والموصلات والحلقات ومكونات الاتصال الأخرى متوافقة مع نوع الموصل والمقطع العرضي. يمكن أن يؤدي الإنهاء السيئ إلى زيادة مقاومة التلامس وإنشاء تسخين موضعي.

النظر في تجميع الكابلات

عندما يتم تركيب العديد من الموصلات المحملة معًا، يمكن تقليل تبديد الحرارة وقد يلزم تعديل التيار المسموح به. ولذلك ينبغي النظر في شروط التثبيت واللوائح المعمول بها عند تحديد القدرة الاستيعابية الحالية.

كيف تؤثر درجة الحرارة على اختيار الكابل؟

درجة الحرارة المحيطة

تؤثر درجة الحرارة المحيطة على الأداء الحراري للكابل الكهربائي. قد يعمل الكابل المثبت داخل خزانة التحكم الساخنة في ظروف مختلفة عن نفس الكابل المثبت في بيئة أكثر برودة.

يجب مقارنة نطاق درجة حرارة التشغيل المحدد للكابل بظروف التثبيت الفعلية.

درجة حرارة تشغيل الموصل

توفر مواصفات المنتج الحالية نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +90 درجة مئوية. لا يزال ارتفاع درجة الحرارة الحالي والفعلي المسموح به يعتمد على طريقة التثبيت والمتطلبات الكهربائية ذات الصلة.

ظروف درجة الحرارة على المدى القصير

تشير مواصفات المنتج إلى قدرة درجة حرارة قصيرة المدى تصل إلى +250 درجة مئوية. لا ينبغي تفسير هذه المعلمة على أنها درجة حرارة تشغيل مستمرة ويجب تقييمها وفقًا لمعيار الكابل المطبق وحالة التشغيل المحددة.

لماذا تعتبر المعايير الأوروبية مهمة لشراء الكابلات؟

متطلبات المنتج الموحدة

تحدد معايير الكابلات الأوروبية المتطلبات المتعلقة ببناء الموصل، والخصائص الكهربائية، والعزل، والأبعاد، والاختبار. إن استخدام كابل مصمم وفقًا للمعايير المعمول بها يمكن أن يبسط اختيار المنتج للمشاريع التي تخدم الأسواق الأوروبية.

توثيق المشروع

قد تحتاج المشاريع الصناعية والشركات المصنعة للمعدات الكهربائية إلى وثائق فنية لإثبات أن المكونات المحددة تتوافق مع المعايير المحددة ومتطلبات السوق.

تحدد LINSHENG EN 60228 وHD 21.13 كمعايير قابلة للتطبيق لمجموعة الكابلات أحادية النواة بمعايير الاتحاد الأوروبي، في حين يمكن توفير الامتثال لـ CE وRoHS وREACH وفقًا لمتطلبات العملاء والسوق.

لا تزال المتطلبات الخاصة بالسوق سارية

لا ينبغي افتراض أن الكبل المتوافق مع معايير الاتحاد الأوروبي مناسب تلقائيًا لكل عملية تثبيت في كل دولة أوروبية. يجب أيضًا مراجعة لوائح الأسلاك الوطنية وطرق التركيب ومتطلبات الحرائق والظروف البيئية ومواصفات المشروع قبل الشراء.

كيف يجب على المشترين مقارنة موردي الكابلات المختلفين؟

ما هي اختبارات الجودة المهمة للكابلات أحادية النواة؟

اختبار مقاومة الموصل

يساعد اختبار مقاومة الموصل في التحقق مما إذا كان الموصل يلبي الخصائص الكهربائية المحددة. تعتبر المقاومة المتسقة مهمة لنقل التيار المستقر وأداء انخفاض الجهد المتوقع.

اختبار الشد والاستطالة

يمكن استخدام الاختبارات الميكانيكية لتقييم خصائص الموصل والعزل. توفر قياسات قوة الشد والاستطالة معلومات حول كيفية استجابة المواد للضغط الميكانيكي.

فحص العزل

يجب فحص العزل بحثًا عن العيوب التي قد تؤثر على السلامة الكهربائية. قد يشمل الفحص فحوصات الأبعاد وفحص المظهر والاختبار الكهربائي وفقًا لمعايير المنتج المعمول بها.

فحص المظهر

يساعد الفحص البصري في تحديد العيوب السطحية أو عدم تناسق الأبعاد أو مشكلات الطباعة أو غيرها من عيوب التصنيع قبل تعبئة الكابل وشحنه.

كيف يمكن لشركة LINSHENG دعم مصنعي المعدات الكهربائية؟

أحجام موصلات متعددة

لينشينغتوفر مجموعة من المقاطع العرضية للموصلات تتراوح من 1.5 مم² إلى 25 مم²، مما يسمح لمصنعي المعدات ومقاولي الكهرباء والموزعين باختيار أحجام مختلفة وفقًا لمتطلبات المشروع.

العرض الموجه نحو تصنيع المعدات الأصلية

قد يحتاج مصنعو المعدات الكهربائية إلى إنشاءات موصلات محددة، ومواد عزل، وألوان، وتغليف، ووضع علامات، ووثائق فنية. يمكن تقييم تكوينات الكابلات المخصصة وفقًا لمتطلبات المشروع.

تطبيقات عبر صناعات متعددة

الالكابلات غير المغلفة القياسية أحادية النواة في الاتحاد الأوروبييمكن اعتبارها لخزائن التحكم، ولوحات التوزيع، ومعدات الأتمتة الصناعية، وأسلاك الآلات، والتركيبات الكهربائية السكنية أو التجارية المناسبة.
